Mätningen av vätskeflöde är en kritisk aspekt i olika branscher, från vattenhantering och kemisk bearbetning till olje- och gastransport. Ultraljudsflödesmätare har framkommit som en pålitlig och effektiv lösning för att mäta flödeshastigheter, vilket erbjuder icke-invasiva och mycket exakta mätningar. Flödesriktningen kan emellertid påverka mätprocessen för en ultraljudsmätare avsevärt. Som en ledande leverantör av ultraljudsflödesmätare förstår vi komplikationerna i detta fenomen och är engagerade i att ge våra kunder de bästa lösningarna.
Principer för mätning av ultraljudsmätare
Innan du fördjupar hur flödesriktningen påverkar mätningen är det viktigt att förstå de grundläggande principerna för ultraljudsmätare. Det finns två huvudtyper av ultraljudsflödesmätare: transittid och Doppler. Transit-tidsflödesmätare används oftare för rena vätskor, medan Doppler-flödesmätare är lämpliga för vätskor med partiklar eller bubblor.
Transit-tids ultraljudsflödesmätare fungerar enligt principen att den tid det tar för en ultraljudssignal att resa med flödet (nedströms) är kortare än den tid det tar att resa mot flödet (uppströms). Genom att mäta skillnaden i transittid mellan nedströms- och uppströmssignalerna kan flödeshastigheten beräknas. Flödeshastigheten bestäms sedan genom att multiplicera flödeshastigheten med rörets tvärsnittsarea.
Doppler ultraljudsflödesmätare, å andra sidan, förlitar sig på Doppler -effekten. När en ultraljudssignal överförs till en vätska som innehåller partiklar eller bubblor, förändras frekvensen för den reflekterade signalförändringarna på grund av partiklarnas rörelse. Genom att mäta denna frekvensförskjutning kan flödeshastigheten uppskattas.
Påverkan av flödesriktning på transiteringstid ultraljudsflödesmätare
I ultraljudsmätare för transittid spelar flödesriktningen en avgörande roll i mätnoggrannheten. När flödet är i den normala, förväntade riktningen (nedströms), reser ultraljudssignalerna med och mot flödet som utformats. Skillnaden i transittid mellan nedströms- och uppströmssignalerna används för att beräkna flödeshastigheten exakt.
Men när flödesriktningen förändras, vänds förhållandet mellan nedströms- och uppströms transittiderna. Om flödesmätaren inte är konfigurerad för att hantera omvänd flöde kan den ge felaktiga eller till och med negativa flödesavläsningar. Vissa avancerade ultraljudsmätare för transiteringstid är utrustade med förmågan att upptäcka och mäta omvänd flöde. Dessa mätare kan automatiskt justera mätalgoritmen för att redogöra för den omvända flödesriktningen, vilket ger exakta avläsningar oavsett flödesriktning.
I ett vattenfördelningssystem kan det till exempel finnas fall där flödesriktningen ändras på grund av ventiloperationer eller tryckfluktuationer. Om en transiteringstids ultraljudsflödesmätare installerad i systemet inte kan mäta omvänd flöde, kan det missuppfatta det omvända flödet som ett normalt flöde i motsatt riktning, vilket leder till felaktig fakturering eller felaktig systemövervakning.
Påverkan av flödesriktning på Doppler ultraljudsflödesmätare
Doppler ultraljudsflödesmätare påverkas också av flödesriktningen, även om mekanismen skiljer sig från den för transitidflödesmätare. I en Doppler -flödesmätare är frekvensförskjutningen av den reflekterade ultraljudssignalen direkt relaterad till den relativa hastigheten mellan ultraljudsgivare och de rörliga partiklarna eller bubblorna i vätskan.
När flödesriktningen förändras förändras också den relativa hastigheten mellan givaren och partiklarna. Om flödesmätaren inte är kalibrerad för den nya flödesriktningen kan frekvensförskjutningsmätningen vara felaktig, vilket resulterar i felaktig flödeshastighet och flödeshastighetsberäkningar. I likhet med transitidflödesmätare är vissa Doppler-flödesmätare utformade för att hantera dubbelriktat flöde. Dessa mätare kan justera frekvensskiftmätningen baserat på den detekterade flödesriktningen, vilket säkerställer exakta avläsningar i både framåt- och omvänd flödesförhållanden.
Utmaningar när det gäller att mäta omvänd flöde
Mätning av omvänd flöde ger flera utmaningar för ultraljudsflödesmätare. En av de viktigaste utmaningarna är den reducerade signalstyrkan. Vid omvända flödesförhållanden kan ultraljudssignalerna stöta på fler hinder eller störningar, vilket leder till en svagare signal. Detta kan göra det svårt för flödesmätaren att exakt mäta transittiden eller frekvensförskjutningen, särskilt i lågflödes- eller högviskositetsvätskor.
En annan utmaning är kalibreringen av flödesmätaren för omvänd flöde. Kalibrering av en flödesmätare för dubbelriktat flöde kräver ytterligare testning och justering för att säkerställa exakta mätningar i båda riktningarna. Detta kan öka kostnaden och komplexiteten för flödesmätaren installation och underhåll.
Lösningar för att mäta dubbelriktningsflödet

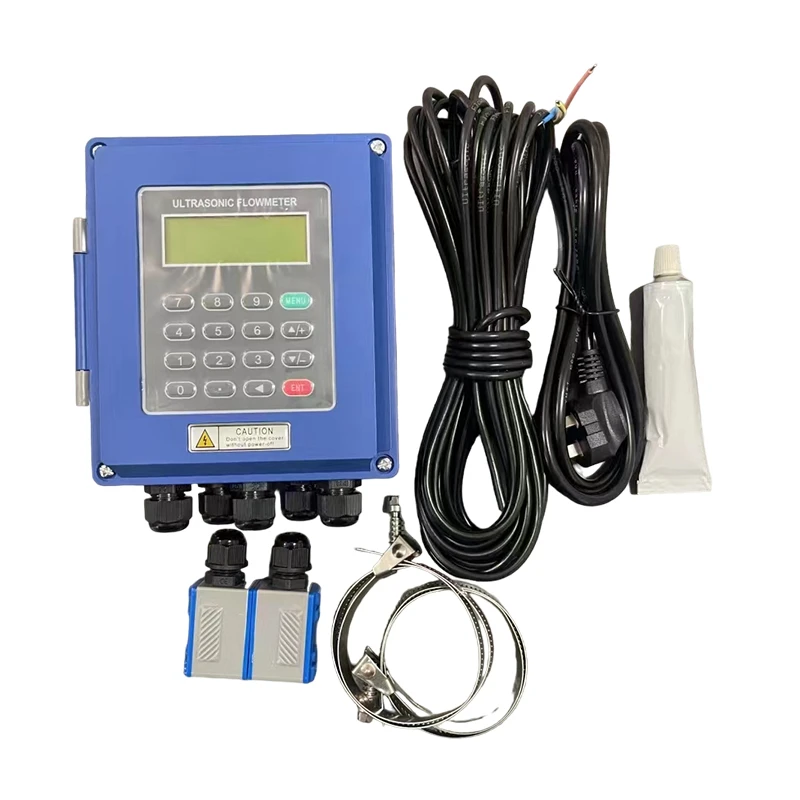

För att övervinna de utmaningar som är förknippade med att mäta omvänd flöde erbjuder vårt företag en rad avancerade ultraljudsmätare som är specifikt utformade för att hantera dubbelriktat flöde. VårKlämman ultraljudsflödesmätareär en icke-invasiv lösning som enkelt kan installeras på utsidan av röret utan att störa flödet. Denna flödesmätare är utrustad med avancerade signalbehandlingsalgoritmer som exakt kan mäta både framåt och omvänd flöde, även i utmanande miljöer.
VårHandhållen ultraljudsflödesmätareär en bärbar och mångsidig lösning för flödesmätning på plats. Det kan användas för att snabbt och exakt mäta flödeshastigheten i både framåt och omvända riktningar, vilket gör den idealisk för tillfälliga eller spot-check-applikationer.
Dessutom vårExtern ultraljudsflödesmätareär en robust och pålitlig lösning för permanent installation i industriella applikationer. Denna flödesmätare är utformad för att motstå hårda miljöförhållanden och kan ge exakta dubbelriktade flödesmätningar över ett brett spektrum av flödeshastigheter.
Betydelsen av korrekt flödesriktningsmätning
Mätning av flödesriktningen är exakt av flera skäl. I industriella processer är exakt flödesmätning avgörande för processkontroll, kvalitetssäkring och säkerhet. Felaktiga flödeshastighetsavläsningar på grund av felaktig mätning av flödesriktning kan leda till processineffektivitet, produktkvalitetsproblem och till och med säkerhetsrisker.
I verktygsapplikationer, såsom vatten- och gasfördelning, är korrekt flödesmätning nödvändig för fakturering och resurshantering. Felaktiga flödeshastighetsavläsningar kan resultera i överbeläggning eller underbeläggning av kunder, vilket leder till ekonomiska förluster och kundens missnöje.
Slutsats
Flödesriktningsförändringen kan påverka mätningen av en ultraljudsmätare avsevärt. Både transittid och Doppler-flödesmätare påverkas av flödesriktningen, och mätning av omvänd flöde ger flera utmaningar. Men med framstegen inom ultraljudsflödesmätare -teknik finns det nu lösningar tillgängliga som exakt kan mäta dubbelriktat flöde.
Som en ledande leverantör av ultraljudsmätare är vi engagerade i att förse våra kunder med högkvalitativa, pålitliga och exakta flödesmätningslösningar. Vårt sortiment avKlämman ultraljudsflödesmätare,Handhållen ultraljudsflödesmätareochExtern ultraljudsflödesmätareär utformade för att hantera dubbelriktat flöde och ge exakta mätningar i olika applikationer.
Om du letar efter en pålitlig ultraljudsflödesmätarlösning för din specifika applikation, tveka inte att kontakta oss för en konsultation. Vårt team av experter hjälper dig gärna med att välja rätt flödesmätare och ge dig bästa möjliga lösning.
